工频高压局放试验装置,今日News【天正华意电气设备(德宏市分公司)tianzh3611-83】专业生产销售工频高压局放试验装置、4qMCYlbxn厂家直销,品质有保证,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。

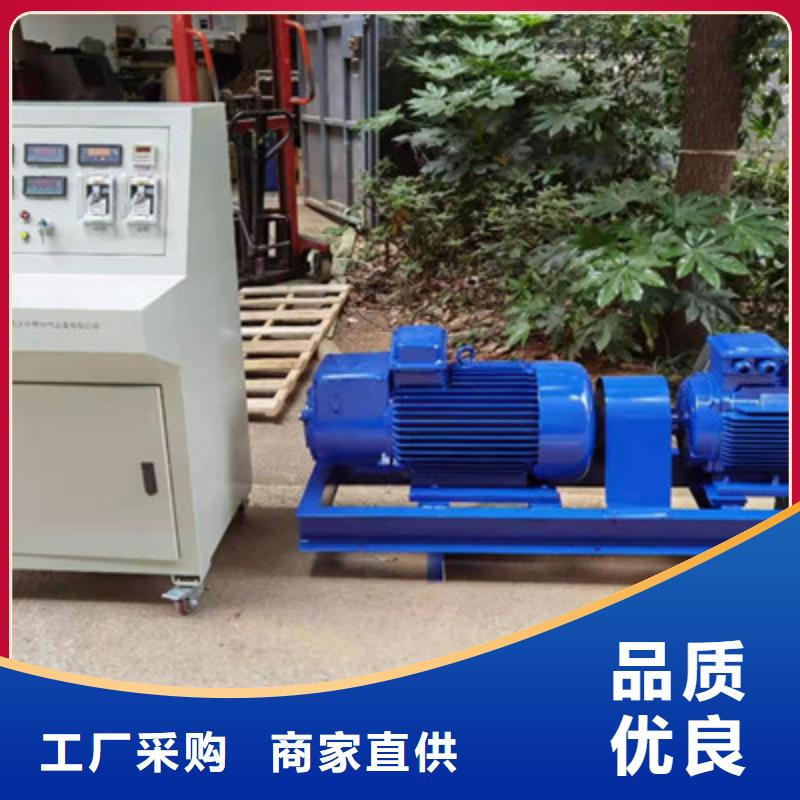

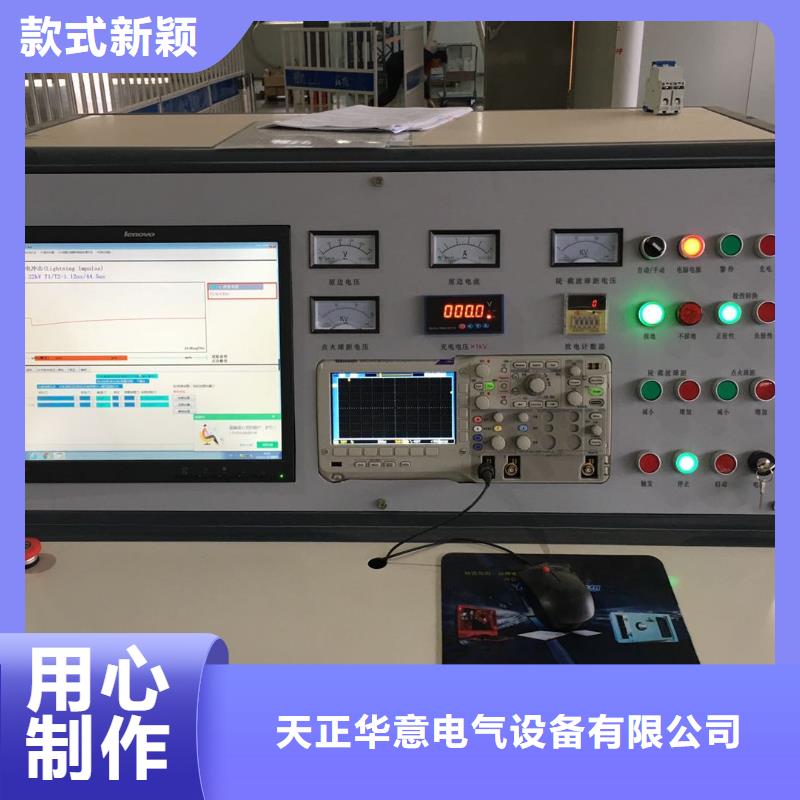

工频高压局放试验装置 技术参数1．局部放电量（绝缘筒式）A、10-120kV额定电压（UH），在UH下局部放电量≤3-5PCB、250-300kV额定电压（UH），在UH下局部放电量≤5PCC、350-750kV额定电压（UH），在80％UH下局部放电量≤5PC，在UH≤10PCD、800KV-1500kV额定电压（UH），在80％UH下局部放电量≤10PC2．串级试验变压器，两节或三节电压分布不均匀度≤5％3．允许运行时间，试验变压器在额定电压额定电流下，从环境温度开始，可运行30min，在三分之二额定电压额定电流下，可连续运行4．单台试验变压器阻抗为3％-12％，串接阻抗为5％-25％5．波形畸变率＜3％6．其成套设备试验装置技术性能参数符合JB/T9641-1999《试验变压器》规定之要求!五、设备组成(仅供参考使用方法A、准备工作（1）选择合适容量、电压的电源（2）接线前将各设备合理就位，选择好对周围物体的绝缘距离。（3）按照项五设备组成图选择合适导线，正确接好每根连线。（4）接好各设备的接地线，特别注意接地点应为实际上的一点接地。B、开机前准备工作及手/自动操作程序（参照控制台使用说明书）（1）复查A、“准备工作”中的（2）、（3）、（4）项（2）关闭试区大门（3）将控制台手动/自动选择开关24向左置于手动位置。（4）将耐压时间继电器P数码拨盘拨至所需耐压时间（如有1分钟）。（5）将调压速度调节旋钮8逆时针旋到底。（6）用钥匙将带锁开关22顺时针旋转90度，打开电源此时停止指示灯21和高压侧数字电压表5，数码管亮，指示控制柜已供电。（7）启动按钮20，此时20指示灯亮，和试品加压10指示灯（如有一、二次开关柜应先合一次开关柜，再合二次开关柜）。（8）按升压按钮16，此时升压指示灯16亮。

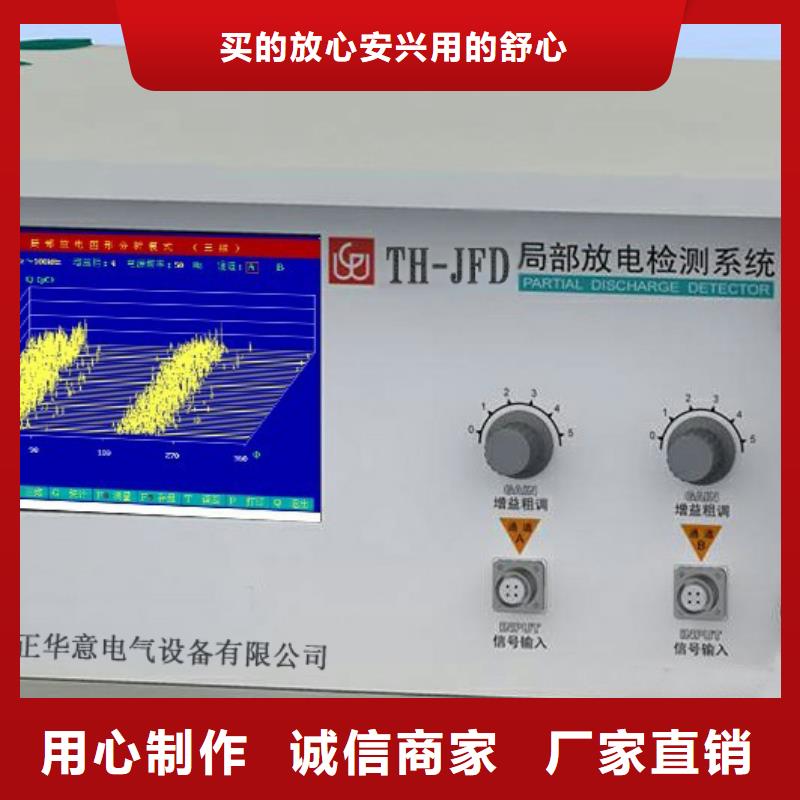

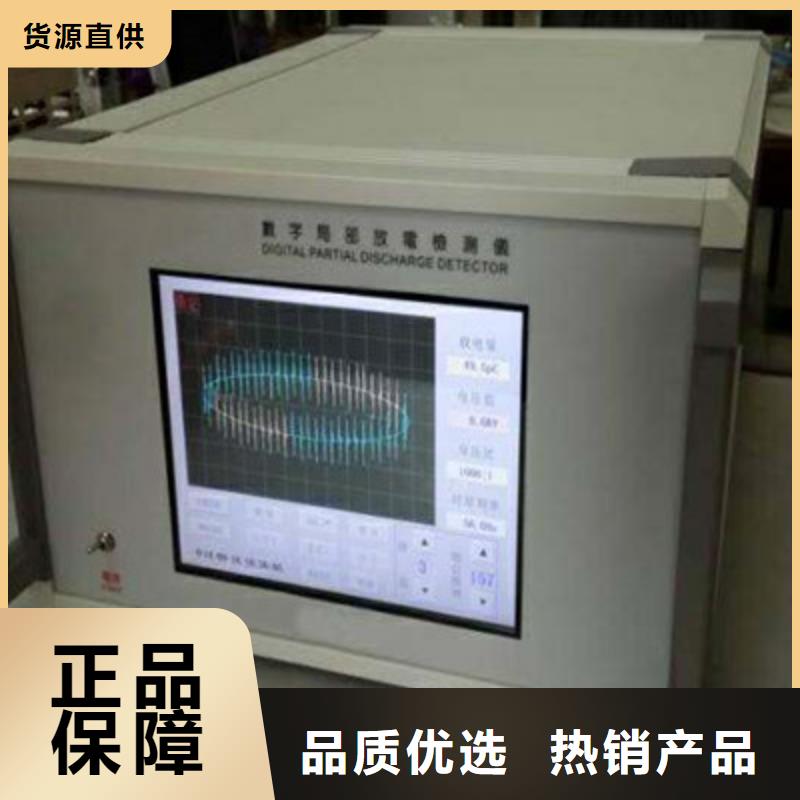

工频高压局放试验装置 功能及特点1、功能（1）对运行变压器、GIS等高压一次设备不接触扫描，发现并定位外部放电；（2）对变压站开放（露天）设备带电扫描，发现并定位各种放电（电晕、电弧、闪络、爬电、断线、拉弧等）；（3）对运行中的高压开关柜扫描，发现并定位局部放电、螺丝松动等故障；（4）发现并定位铁塔上的架空线路，绝缘子放电，露天电缆头的爬电，地下电缆的局部放电；（5）在电力系统的交接及性试验中，主变及GIS的局放试验中，用该装置配合局放仪使用，如有局部放电，可区分是内部放电还是外部放电，如是外部放电，可定位具体的放电点；（6）大型油渍式变压器及GIS等生产厂家的出厂试验中，该装置在局放试验中配合局放仪使用，如有放电，在局放仪的屏幕上不能看出是内部放电还是外部放电，用手持式巡检定位仪进行扫描。可很快发现并定位外部放电，如无外部放电则判断为内部放电。对干式变压器的出厂局放试验，用该装置配合局放试验仪使用，能很快区分是内部放电还是外部放电。另外对带电运行的干式变压器进行扫描，无论是内部放电还是外部放电，都能准而快地发现并定位；（7）大型机械设备轴承，因润滑不良产生的机械故障，用该装置可检测并定位；（8）高压密封气体液体的泄漏检测；2、特点（1）手持式、非接触、可视化、可听并存储显示波形、带电不接触检测。（2）信号接收范围：远可达50m。（3）信号放大倍数大、灵敏度高。（4）强度适中的绿色激光描准，阳光下人眼易跟踪。（5）天线为雷达式军用环焦天线，聚焦能力强。（6）显示器可时时显示波形，并可存储有价值的波形。（7）定位准确，可靠，简单实用。（8）功能强大，使用范围广，适用于电力系统，铁路及石化冶金等行业的电力监测、机械故障监测、高压密封气体液体等泄露监测。（9）除对铁路系统的变电站的放电进行巡检定位外，特别适合铁路电力系统的接触网的各种绝缘及连接故障，查找及定位。详见后面说明。（10）先进，状态检修的好帮手。

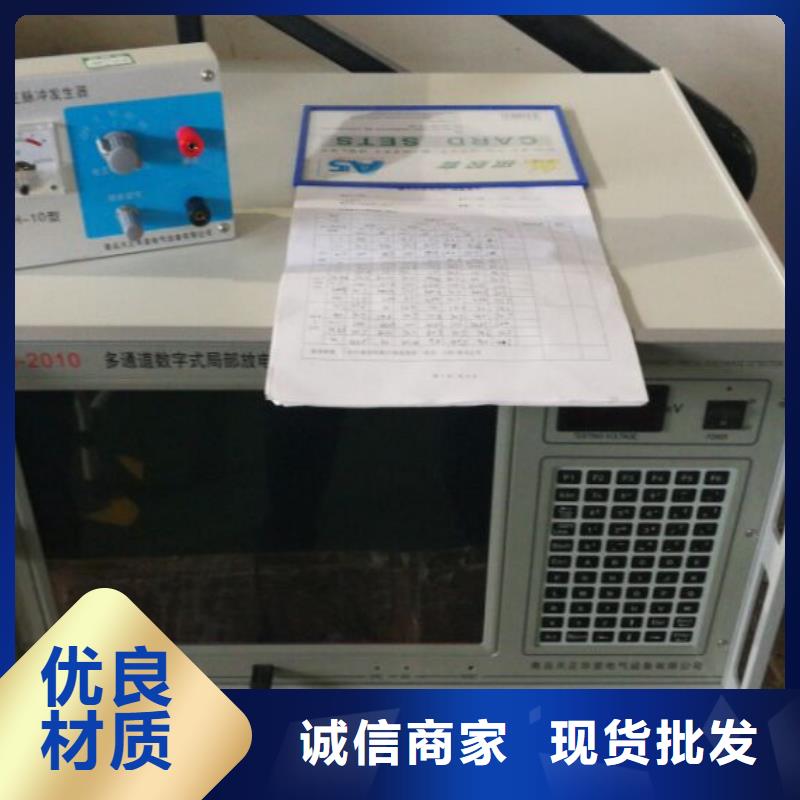

工频高压局放试验装置局放工频耐压试验装置技术方案青岛天正华意电气设备有限公司目 录一、设备适用范围方案编写说明 使用条件遵循技术标准设备组成总体技术要求、系统各单元技术要求、参数计算和选择出厂试验及验收 - 10 --5kVA/50kV无局放SF6工频耐压试验装置一、设备适用范围本套设备主要用于互感器、电力变压器、高压断路器、耦合电容器、电容套管、开关等试品进行工频耐压、局部放电及其他科学试验研究。以下配置图片供参考数显控制箱＋模拟式局放仪二、方案编写说明本方案采用充气式无局放试验变压器做为高压电源，经过隔离滤波装置，取得较为纯净的高压电源，然后经无局放耦合电容器取得高压电路中的脉冲信号经局放仪检测被试品的局放量。三、使用条件海拔高度： ≤3000m环境温度：－15℃～＋40℃日温差： ≤25℃空气相对湿度： ≤90％（20℃）耐地震能力: ≤8级地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2电源电压的波形为实际正弦波,波形畸变率＜3％设有一可靠接地点,接地电阻＜0.5Ω安装地点:户内四、遵循技术标准JB/T9641 试验变压器GB10229 电抗器GB1094.1～GB1094.5电力变压器 GB/T.311.1 高压输变电设备的绝缘与配合GB/T16927.1高电压试验技术部分 一般试验要求GB/T16927.2 高电压试验技术第二部分测量系统GB7328 变压器和电抗器的声级测量GB/7354 局部放电测量GB/T509电力变压器试验导则GB2536变压器油JB/T563 耦合电容器及电容分压器订货技术条件JB/T8169 耦合电容器及电容分压器GB4208外壳防护等级GB/T191 包装储运图示标志DL/T 848.2高压试验装置通用技术条件 第2部分：工频高压试验装置DL/T 848.3 高压试验装置通用技术条件 第3部分：无局放试验变压器GB5273 变压器、高压电器和套管的接线端子GB/T11920 电站电气部分集中控制装置通用技术条件IEC60-1 高电压试验技术DL/T 846.1 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统
