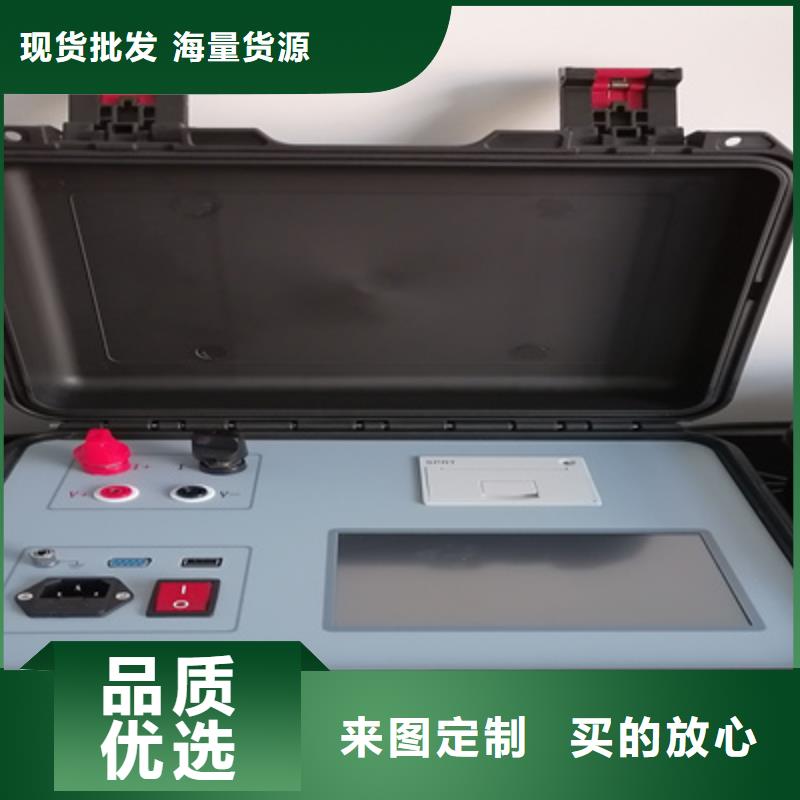

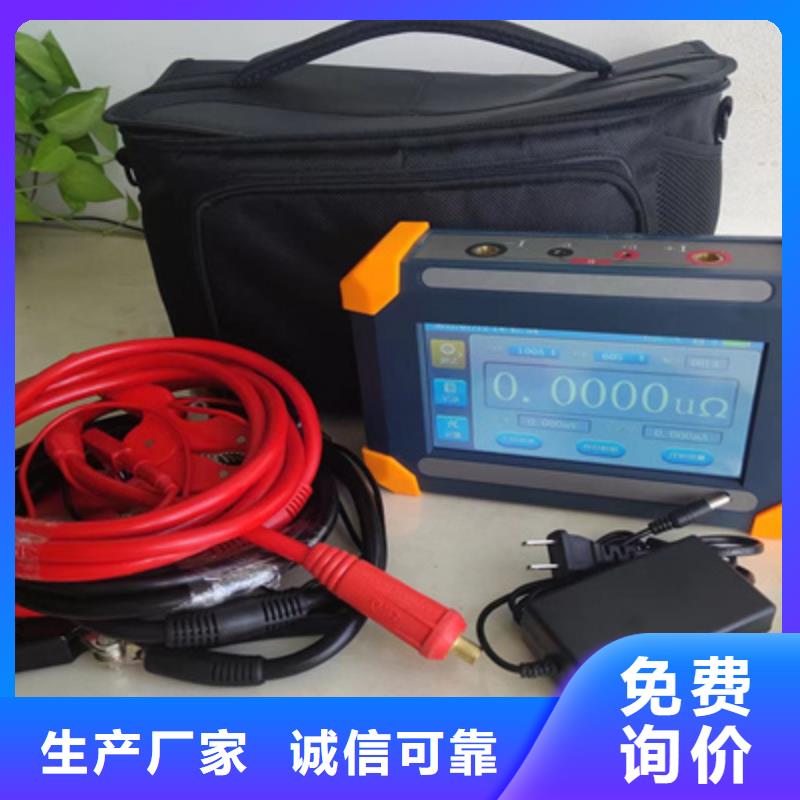

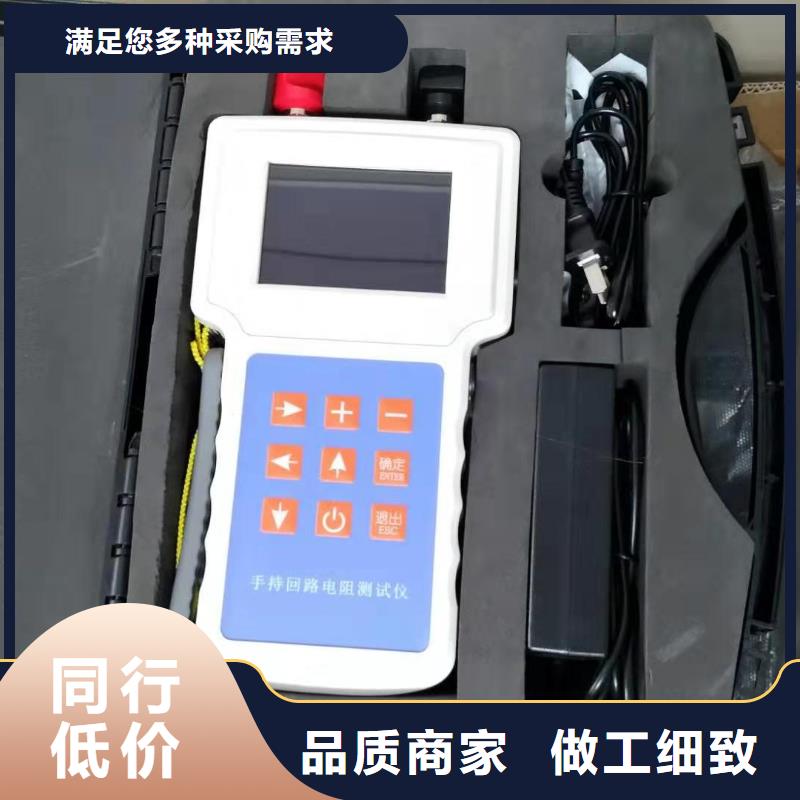

江西萍乡回路电阻测试仪工作原理智能回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图1图1 测试原理图由电流源经“I＋、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V＋、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。五、面板说明及接线图2　图２为标准单相的参考图片，请以实物为准。接地柱：连接大地的连接端。电源插座：接入AC220V电源，开关、带保险丝，开关上带有电源指示灯。接线柱：接线柱有四个端子，外部2个粗的端子接电流线，内部2个细的端子接电压线。请按红黑粗细一致接线，红色为正，黑色为负。触摸彩色液晶： 800X480像素点阵触摸彩色液晶屏，在阳光和黑暗环境下都十分清楚。热敏打印机：打印机是热敏打印机，热敏纸分正反面（一面可以打字，一面不能），打印内容在热敏纸上只能存留三个月左右，不能用于存档。RS232接口：RS232是与计算机相连的串口通信接口，标配是RS232接口（可选配改成RS485），通信协议为Modbus-RTU 标准协议（9600-N-1），需要PC上位机及通信协议可以联系厂家免费获得，不随机附送。USB接口：此接口用于插U盘（不能用于连接电脑），可以导出试验数据文件。GPI通用接口：GPI通用接口用来连接温度传感器，或外接线控和报警灯。注意事项：有一些简短的提示语句和安装接线图。蓝牙接口：蓝牙可以与计算机连接，本机具有安卓系统的蓝牙APP，需要APP可以联系厂家免费获得，不随机附送。六、操作步骤说明操作步骤一般为：关机接线、开机、设置、测试、保存、打印、关机拆线七个步骤。(1)首先接线在关机的状态下，请接好接地线，电源线，测试线。具体接线方式请参考帮助菜单里的“接线图集”。大电流钳要接夹牢，小电压钳要紧靠被测电阻的测量部分，两把小电压钳处于两把大电流钳的内部。图3(2)开机使用开机处于主界面,如图4：图4 主界面右上显示区： 首行显示试验时刻，试验状态：合格/超限/无效。中间大号字体显示电阻、电压、电流。
